E-MODULE VARMAX

Pack hydrauliques pour Varmax

Jusqu'à 4 chaudières en 2 ou 3 piqages
Gain de temps: packs livrés pré-montés
Facilité d'installation: grutable et facile à acheminer
Respect de la schémathèque Ygnis
Nos accessoires permettent de raccorder hydrauliquement: - Les Varmax de 120 à 450 kW - Les Varmax Twin de 550 à 900 kW

Garantie

Pour plus d'infos

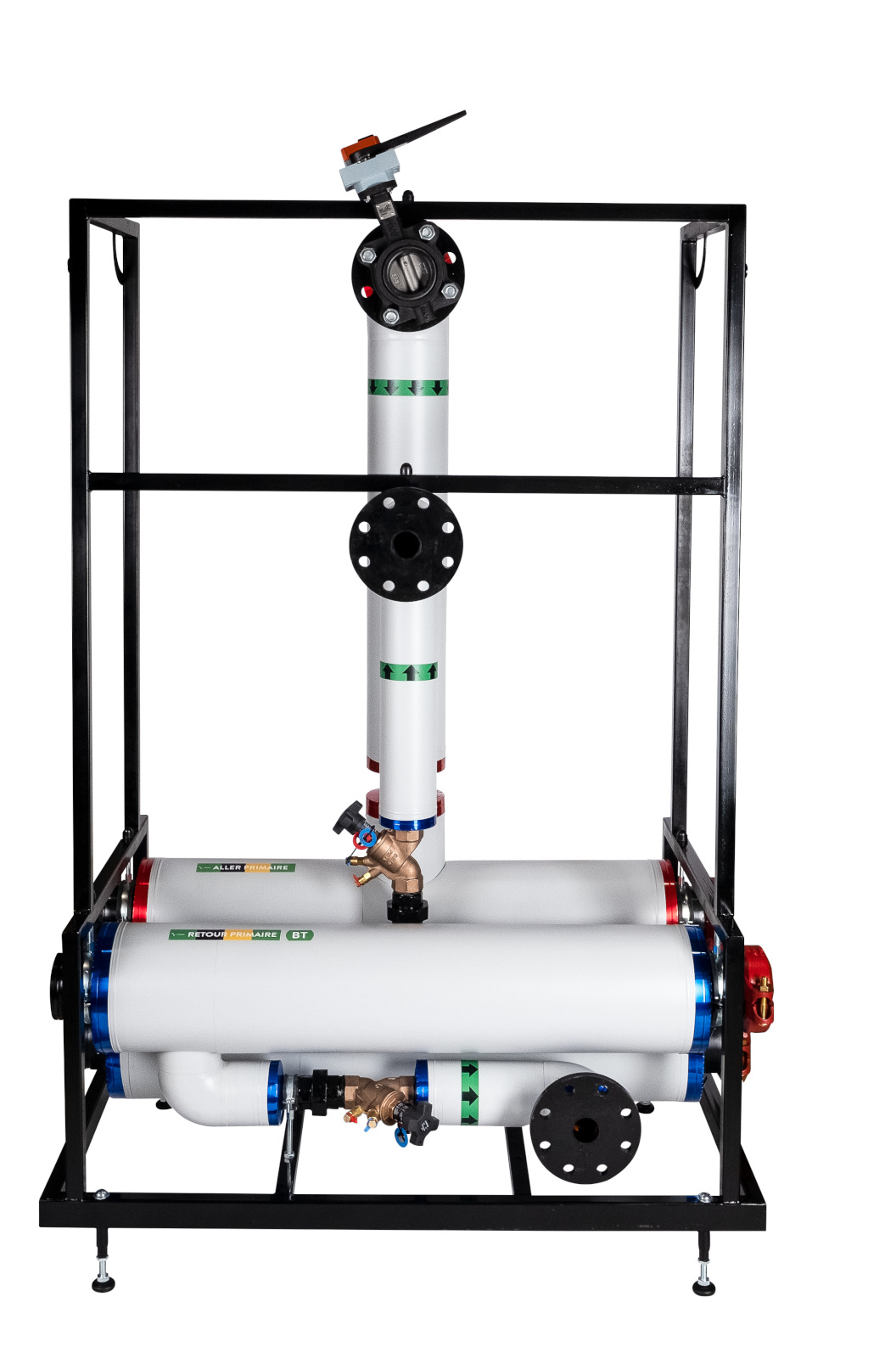

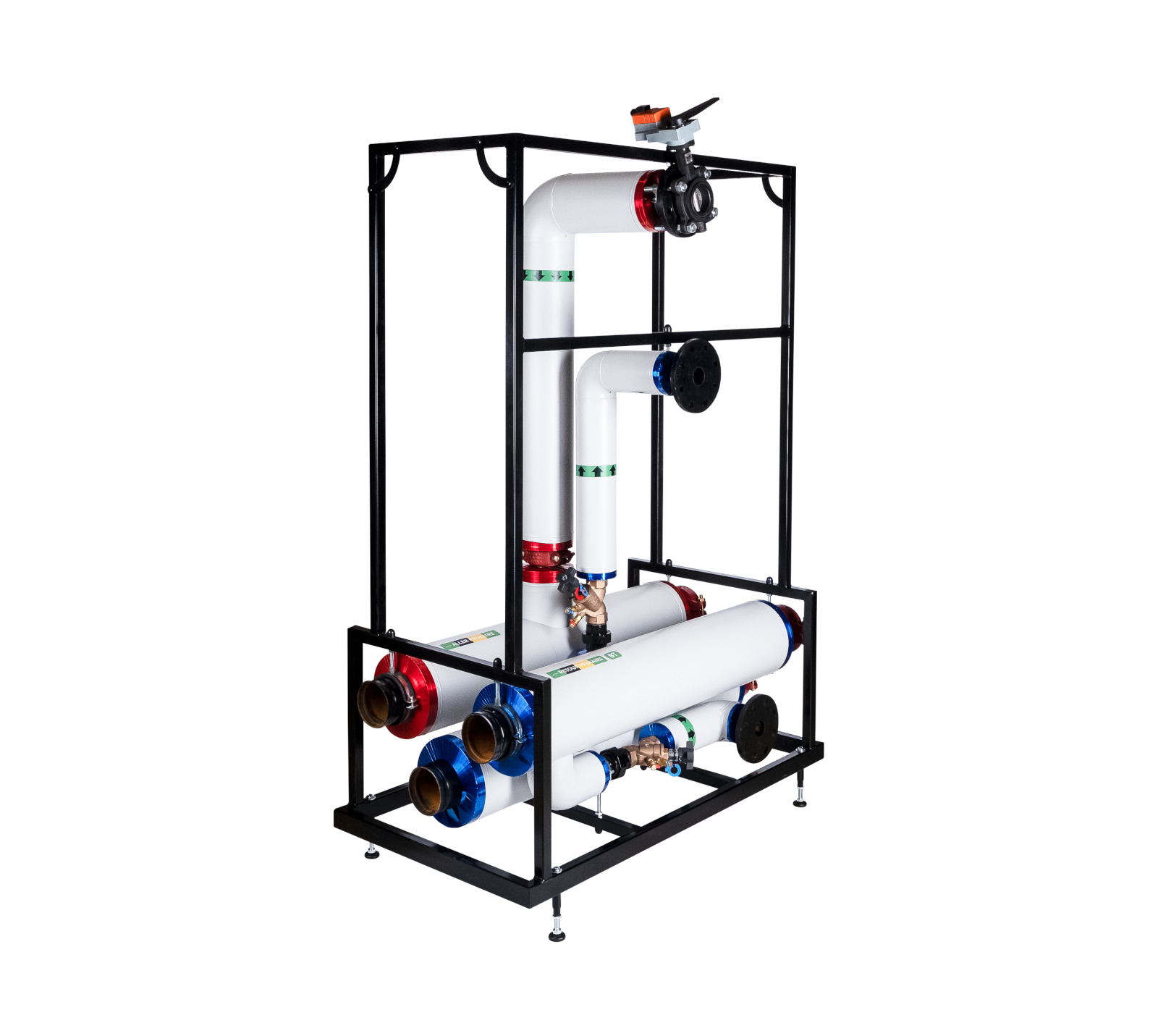

Description en détails

Les packs se composent des éléments suivants:
Châssis autoportant sur pieds antivibratiles
Collecteurs hydrauliques départ et retour(s) isolés
Raccordements entre collecteurs et chaudières
Collecteur départ équipé de vanne motorisée, piquage pour installation thermomètre, manomètre ou sonde
Collecteur(s) retour(s) équipé(s) de vanne de réglage (équilibrage et isolement), clapet anti-retour (seulement au niveau du retour Basse Température, en 3 piquages), piquage pour installation
thermomètre, manomètre ou sonde.

Nécessite un OCI 345 et une sonde départ cascade QAZ 36 par chaudière (sauf pour Packs Varmax Twin)
Nécessite un kit de terminaison par cascade

Raccordement cheminée uniquement
Les pack hydrauliques ont été définis pour un débit égal à P/20 (P = puissance en th/h fourni à l’instant t)
- Pour débit chaudière supérieur à? P— 20?, merci de nous consulter.

Pack SOLO
Pack DUO, TRIO, QUATRO en ligne à la demande
Pour des chaudières en 2 ou 3 piquages.
Chaudières de différentes puissances peuvent être conectées ensemble (si modules de même diamètres DN 100 ou DN 125)
